Уникальностью х-образных колец из резины размера 2х0,8 является возможность их использования в динамических соединениях. Кольца данного типа характеризуются 4-х трубчатым симметричным профилем и, в отличии от других уплотнителей, могут подвергаться возвратно-поступательному движению.
Благодаря х-образному профилю уплотнительных колец размера 2х0,8 в уплотняемых соединениях создается стабильность (контакт с уплотняемой поверхностью происходит в двух местах) и создается резервуар для смазки, что минимизирует процесс трения поверхностей.
Х-образные кольца маркируются следующим образом: Кольцо уплотнительное Х-образное 2х0,8, где:
Свойства материала
Хорошая устойчивость
Минеральные масла
Алифатические углеводороды (пропан, бутан, бензины)
Вода
Тяжело воспламеняющиеся пневматические жидкости группы HFA, HFB, HFC
Растительные и животные масла и жиры
Минеральные масла и жиры
Силиконовые мала и жиры
Горючее, также супергорючее
Масла с серой и высоко- ароматические масла
Тяжело воспламеняющаяся жидкость группы HFD-S и HFD-R
Биологически разлагающиеся гидравлические жидкости
Ароматические углеводороды (бензин, толуол )
Хлорированные углеводороды
Горячая вода и горячий пар до +180°С
Тяжело воспламеняющиеся пневматические жидкости группы HFD-R без добавок минер. масел
Моющие средства, натриевые (содовые) и калиевые щѐлочи
Большое количество органических и неорганических оснований и кислот
Солевые растворы и окисляюще действующие среды
Тяжело воспламеняющиеся пневматические жидкости группы HFC (гликолевая вода, если гарантировано отсутствие минеральных масел)
Большое количество растворителей (напр., алкоголь, кетоны, сложный эфир)
Тормозные жидкости на гликолевой основе
Масла для двигателей и коробок передач
Животные и растительные жиры и масла
Вода до 100°С
Тяжело воспламеняющиеся пневматические жидкости группы HFD-R и HFD-S
Разбавленные солевые растворы
Гидравлические жидкости на основе минеральных масел
Минеральные масла и жиры (модифицирующие добавки могут оказать разрушающее воздействие)
Вода до +40°С
Алифатические углеводороды (пропан, бутан, бензин)
Воздух (пневматика) до 100°С
Является стойким почти ко всем химикатам, за исключением элементарного фтора, хлортрифторида и расплавленных щѐлочных металлов
Дизельное горючее
Масла с большим количеством добавок, необходимо испытание
Большое количество разбавленных кислот и оснований, солевые растворы при комнатной температуре
Сырые масла (содержащие сероводород и амин)
Стойкий к растворителям (спирт, эфиры простые и сложные, кетон, ароматические амины, фосфорные эфиры и т. д.)
Агрессивные газы (Н2S, S03, HN3)
Смазочные материалы
Свойства
Твердость
Плотность
Прочность на разрыв
Прочность на растяжение
Остаточная деформация 100°С/22ч
Эластичность отскока
Истираемость
Минимальная температура применения
Максимальная температура применения
Поведение в ASTM масле ном.1 n. DIN 53521 70ч/110°С: изменение твердости, изменение объѐма
Поведение в ASTM масле ном.3 n. DIN 53521 70ч/110°С: изменение твердости изменение объѐма
Прочность при широком разрыве
Тепловое старение 24ч/230°С: изменение твердости изм. прочн. на разрыв изм. прочн. на растяжение
Поведение в ASTM масле ном.1 n. DIN 53521 70ч/150°С: изменение твердости изм. прочн. на разрыв изм. прочн. на растяжение изм. объѐма
Поведение в ASTM масле ном.3 n. DIN 53521 70ч/110°С: изменение твердости изм. прочн. на разрыв изм. прочн. на растяжение изм. объѐма
Тепловое старение в воздухе 70ч/150°С: изменение твердости изм. прочн. на разрыв изм. прочн. на растяжение
Поведение в торм. жидк. SL-DOT 4 - 70ч/125°С: изменение твердости изм. прочн. на разрыв изм. прочн. на растяжение изм. объѐма
Натяжение 100%
Остаточная деформация 175°С/22ч
Изменение при хранении в горячем воздухе 168ч/225°С: изменение твердости изм. прочн. на разрыв изм. прочн. на растяжение
Прочность на широкий разрыв
Максимальная температура применения: в масле в воде
Натяжение на разрыв
Модуль изгиба
Ударная вязкость
Динамический коэффициент трения
Теплопроводность
Поведение в ASTM масле ном.1 n. DIN 53521 70ч/110°С: изменение твердости изменение объѐма
Поведение в воздухе 70ч/100°С: изменение твердости изменение объѐма
Поведение в воде 70ч/100°С:изменение твердости изменение объѐма
Прочность при растяжении
Относительное удлинение при разрыве
Относительная остаточная деформация после сжатия на 20 % в воздухе в течение 24 ч.при температуре 250 С, % не более 35
Температурный интервал работоспособности: От минус -20 до +300° С

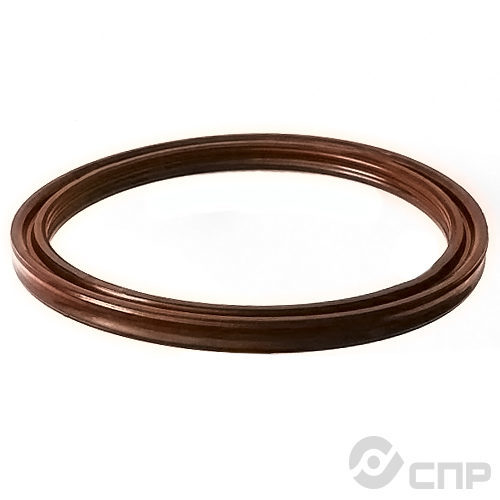

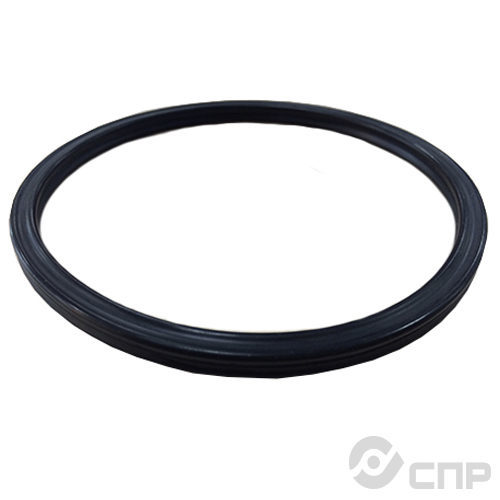

Кольцо Х-образное (X-ring) 2х0,8 купить в Таразе
Если вам нужна консультация для подбора размера и материала колец Х-образных (X-ring), обратитесь к нашим специалистам
Х-образные уплотнительные кольца размера 2х0,8 гораздо меньше подлежат сдавливанию, чем аналогичные кольца O-ring. Такие свойства изделий:
Способность х-образных колец резиновых размера 2х0,8 к двустороннему действию способствует широкому применению уплотнителей в торцово-статических уплотнениях, ротационных и поршневых механизмах, радиально-статических узлах и в других сверхмощных устройствах, где важно обеспечить исключительную герметизацию статических и динамических поверхностей и исключить возможность скручивания уплотнительного кольца в рабочем узле.
Условия эксплуатации оборудования, в котором устанавливаются кольца х-образного сечения размера 2х0,8, определяют материл, из которого будет выполнено изделия. Так, для изготовления уплотнителей используют:
Х-образные кольца из резины размера 2х0,8 применяются для уплотнения оборудования, где рабочее давление не превышает показатель 40 МПа. Также важно учесть, что при повышении давления свыше 10 МПа кольца х-образного сечения следует усилить опорными кольцами.
Более детальную инструкцию по условиям эксплуатации х-образных уплотнителей или выборе необходимого размера можно получить непосредственно у специалиста нашего предприятия. Быстро связаться с ним можно через раздел «Контакты».
